槽盘式分布器

槽盘式分布器是近年来开发的新型液体分布器，它将槽式及盘式分布器的优点有机的结合为一体，兼有集液、分液及分气三种作用，结构紧凑，操作弹性高达101。气液分布均匀，阻力较小，特别适用于易发生夹带、易堵塞的场合。

槽盘式液体分布器是一种结构新式的液体再分布器，它带有收集与再分布的两重效果。能有效地再分布液体，并能减少有效塔的高度，是与槽式分布器广泛配合使用的二级分布器。

为了减少由于液体不良分布所引起的放大效应，充分发挥填料的效率，必须在填料塔中安装液体分布器，把液体均匀地分布于填料层顶部。液体初始分布的质量不仅影响着填料的传质效率，而且还会对填料的操作弹性产生影响。

槽盘气液分布器是盘式液体分布器的新进展。之所以称其为槽盘气液分布器是因为它是若干个分布槽规排序后组焊而成的盘式分布器，起到了集液、布液、布气和侧线采出作用，故取名“槽盘式气液分布器”。

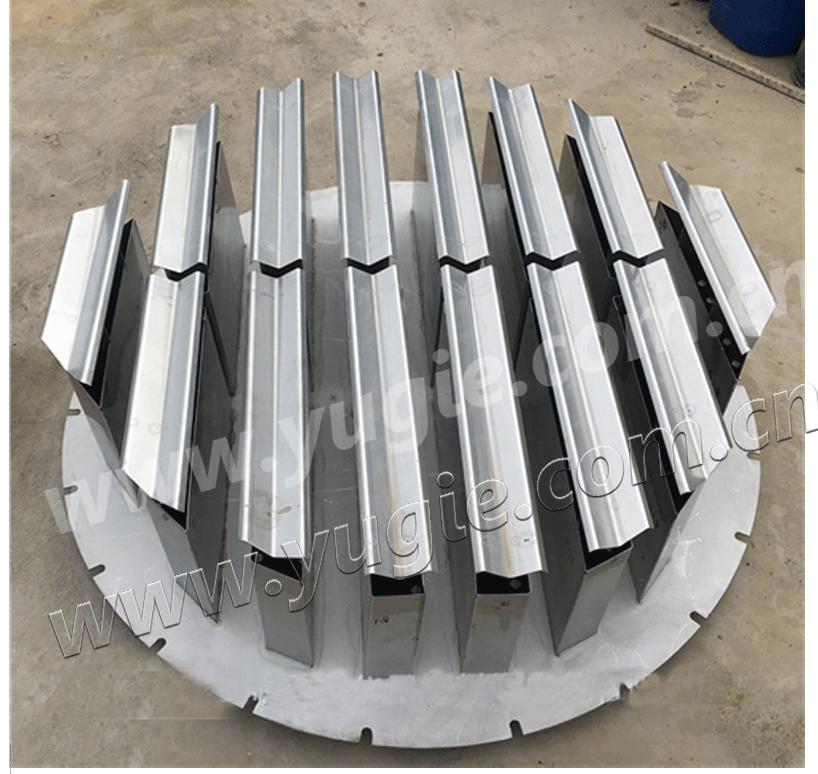

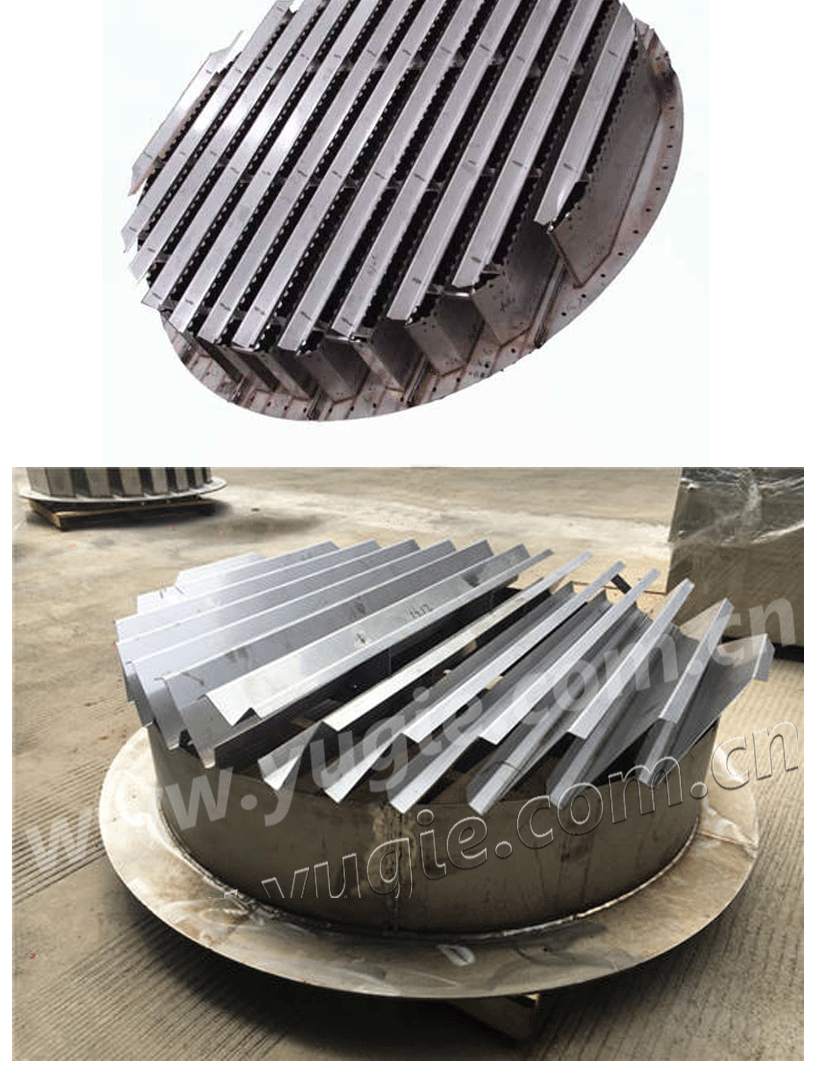

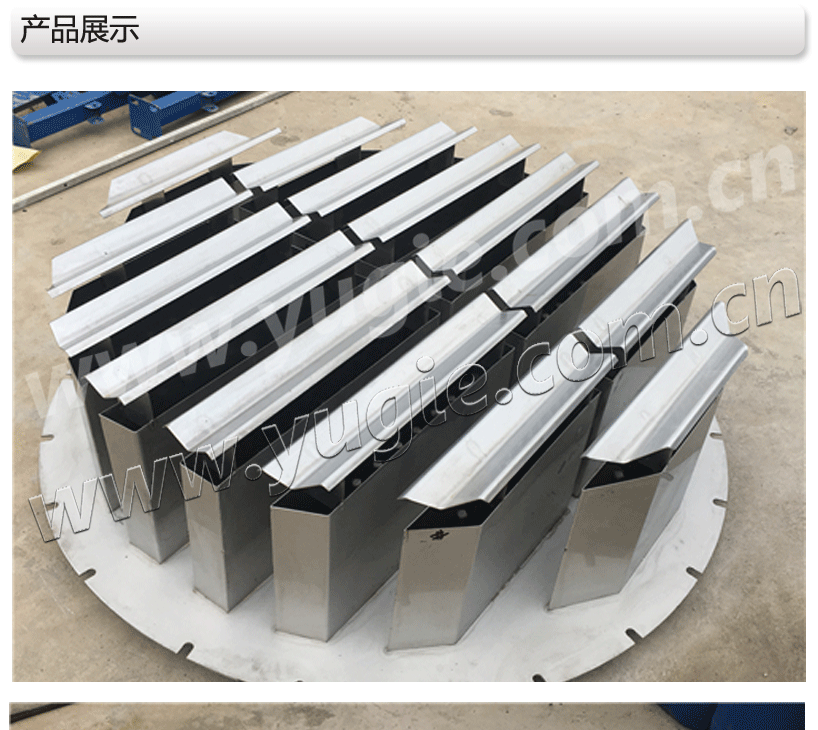

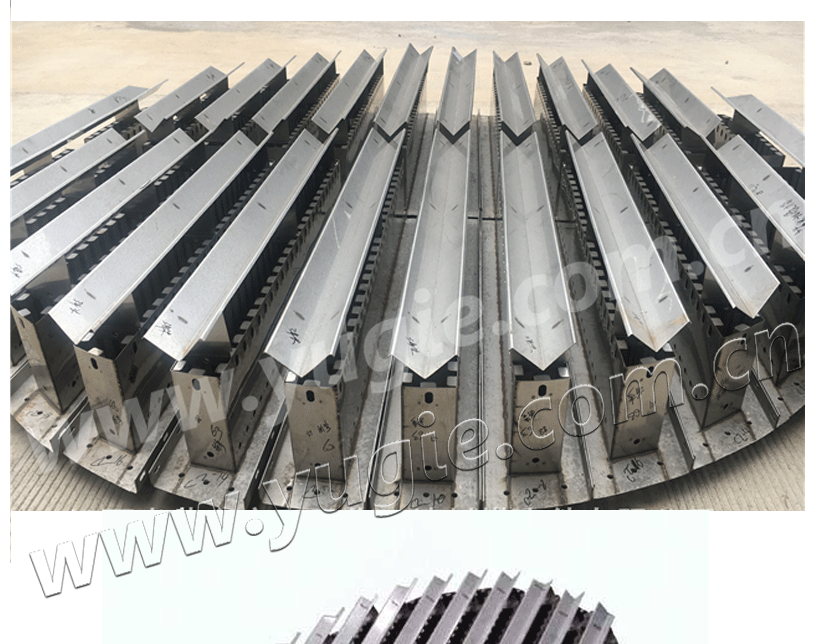

槽盘气液分布器是由矩形升气管、角钢或槽钢形导液管、燕尾式或槽钢形挡液风帽、铺板、支撑圈和支撑梁组成。它与盘式液体分布器的主要差别在于上大下小的两 排小孔分别开在矩形升气管的上部、中部或中下部，同一垂线上的异径大小孔被角钢或槽钢形导液管罩住。盘中液体经喷淋孔进入液管，在导液管的保护下液体穿过 高气速区和变气速区，自低气速区，故导液管伸出长度取100mm。

槽盘气液分布器是一种内回流式的液体分布器，它肯有优良的综合性能：

          低占位，多功能；

          搞堵塞，带液停；

          升液位，高弹性；

          宜采出，适闪蒸；

          液均匀，气均衡；

          利传热，耐摆动；

          混合良，水平恒；

          防漏液，抗变形；

          网渠液，适反应；

          压降低，通量增；

          用途广，投资省。

产品特点：

综合了溢流盘式和筛盘式液体分布器的特点，其抗堵性大为改善，避免了液体夹带的危险，升气管呈矩形，尽可能提供气通过的自由空间（开孔率在30%以上，操作弹性可达1：10），压力降低于500pa，制作不受直径大小及材质的限制。
